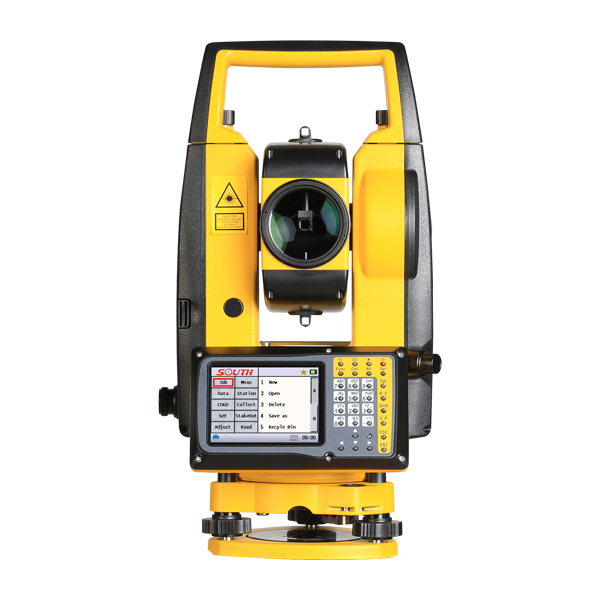

SOUTH トータルステーション N40
商品コードn40
製造元SOUTH
原産地
出荷の目安7-9営業日で出荷(取り寄せ)
販売価格(税込)597,000
ポイント5,970
この商品について問い合わせる
■1” / 2”精度、1000mリフレクターレスEDM
■3.5インチLCDタッチスクリーン
■Bluetoothによるワイヤレス接続
■オートレベルとガイドライト(オプション)
■ターゲット照準および記録用カメラ(オプション)
オンボードシステム
測量、エンジニアリング、建設などの幅広い用途に対応する高パフォーマンスのトータルステーションです。内蔵のBluetooth、SDカードリーダ、USBにより、トータルステーションとPC間の高速なデータ転送が可能になります。
トンネルシステム
簡単な操作、グラフィカルな表示、迅速で正確な計算により、断面データの取得、分析、スティークアウト、ランダム検出をリアルタイムで実現できます。特にトンネルプロジェクトに対して有効なソフトウェアを内蔵し、費用と時間を節約する要件を満たします。
・データ収集のためのリアルタイムグラフィック表示。
・断面測定結果の信頼性の高い分析、トンネルのオーバーブレイクとアンダーブレイクの高速計算。
・設計上のフラットカーブ・垂直カーブ・理論セクションと実際の測定データ間の自動マッチングと計算。
・発破孔プロファイルの3D座標。トンネル内で直接スティークアウトが可能。
パワフル
・オーバーブレイクとアンダーブレイクのランダム検出、掘削等高線ロフティング、断面測定、ポイントとラインのレイアウト、およびデータ処理全体の統合
簡単
・モジュール間のデータシームレス変換を完了するためのワンキー操作
正確
・さまざまな平面曲線と垂直曲線、等高線形状、トンネルインターフェースを同時に計算し、ミリメートルの精度を保証
SOUTH公式サイトで詳細を見る
| 距離測定 |
リフレクターレス |
1000m |
| シングルプリズム |
5000m |
| 精度:プリズム不使用 |
3 + 2ppm |
| 精度:プリズム使用 |
N41:1 + 1ppm N40:2 + 2ppm |
| シート |
3 + 2ppm |
| 測定時間 |
ファイン : 1.2 秒, トラッキング : 0.2秒 |
| 大気補正 |
手動入力、自動修正 |
| プリズム定数 |
手動入力、自動修正 |
| 温度補正 |
センサーの読み取り |
| 距離測定範囲 |
最大:99999999.999m最小:1mm |
| 角度測定 |
正確性 |
N41:1 " N40:2" |
| 方式 |
絶対的、継続的 |
| ディスク径 |
79mm |
| 検出方法 |
V:4倍、H:4倍 |
| 最小読取角度 |
最小:0.1 " |
| 望遠鏡 |
画像 |
直立 |
| チューブ長 |
152mm |
| 有効径 |
45mm(EDM 47mm) |
| 倍率 |
30倍 |
| 視野角 |
1°30 ' |
| 解像度 |
3 " |
| 最小焦点距離 |
1.5m |
| レチクル照明 |
4つの明るさのレベル |
| キーボードとディスプレイ |
キーボード |
英数字30キー |
| ディスプレイ |
3.5インチ、カラータッチLCD |
| ディスプレイ解像度 |
320 * 240 dpi |
| 設置場所 |
フェース1, フェース2 |
| オペレーションシステム |
オペレーションシステム |
なし |
| プロセッサー |
なし |
| メモリー |
98M、833000データブロック |
| インターフェース |
Wi-Fi |
なし |
| Bluetooth |
搭載 |
| SDカードリーダー |
搭載 |
| シリアルポート |
搭載 |
| ミニUSBポート |
搭載 |
| Mirco USB |
なし |
| USBフラッシュディスク |
搭載 |
| SIMカード |
なし |
| 補償器 |
方式 |
液体、2軸 |
| 作業範囲 |
±6 ' |
| 正確性 |
1 " |
| 下げ振り |
レーザー下げ振り(デフォルト) |
|
| レーザー下げ振り(デフォルト) |
正確性 |
±1.5mm @ 1.5m |
| レーザーの明るさ |
調整可能な5つのレベル |
| 波長 |
635nm |
| レーザークラス |
クラス2 |
| レーザー出力 |
0.5mW |
| 下げ振り |
光学下げ振り(オプション) |
|
| 光学下げ振り(オプション) |
画像 |
直立 |
| 倍率 |
3倍 |
| フォーカシング範囲 |
0.5m- |
| 視野 |
5インチ |
| 正確性 |
- |
| 電源 |
タイプ |
リチウム |
| 電圧 |
7.4V |
| 稼働時間 |
8時間 |
| バイアル |
プレートバイアル |
30 "/ 2mm |
| 円形バイアル |
8フィート/ 2mm |
| サイズ・重量ほか |
保護等級 |
IP54 |
| 動作環境温度 |
-20°C- + 50°C |
| サイズ |
206 * 200 * 353mm |
| 重量 |
6.0kg |
※掲載しているイメージ画像または動画はシリーズ商品のものもございます。またメーカーの生産時期により、色・デザインが多少が異なる場合がございますので、あらかじめ御了承下さい。
