TIME 表面粗さ計（アンドロイドデバイス付き）TIME3226

商品コードtime3226

製造元TIME

原産地

出荷の目安7-9営業日で出荷(取り寄せ)

販売価格（税込）440,000

ポイント4,400

数量 - +

カートに入れる

この商品について問い合わせる

TIME3226表面粗さ試験機は、スマートフォンのアプリと組み合わせて使用するインテリジェントなスタイラス表面粗さ測定装置で、生産工場、実験室、計測室などの環境に適しています。
様々な機械加工部品の表面粗さを測定し、選択した測定条件に基づいて対応するパラメータを算出し、測定パラメータと輪郭線グラフをスマートフォンに明確に表示します。

【特徴】

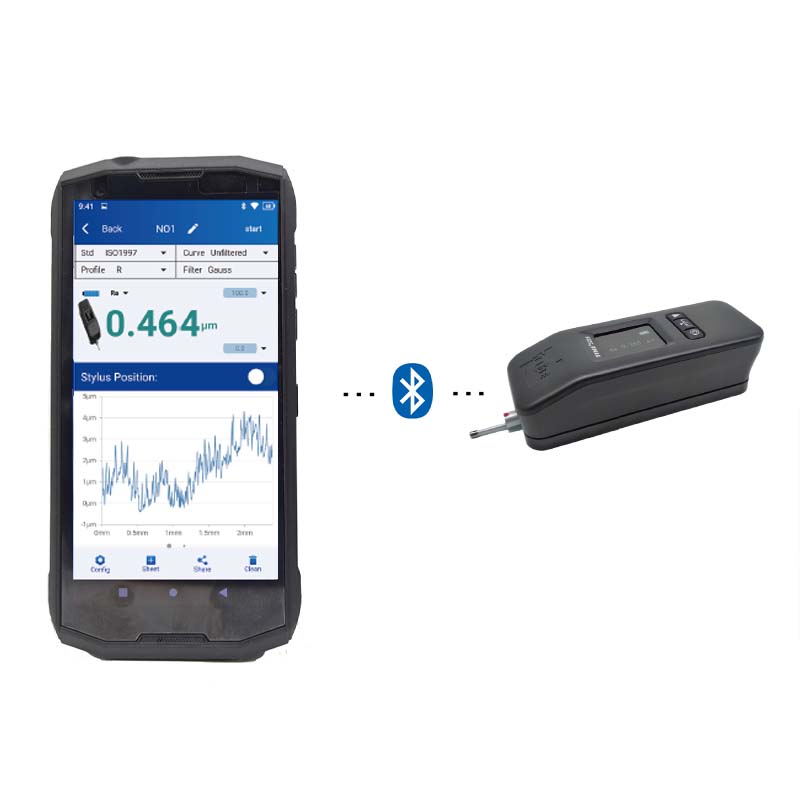

●TIME3226表面粗さ試験機は、スマートフォン、TIME3226本体、TIMES201ピックアップで構成され、Bluetooth通信を行います
●TIME3226本体は表面粗さデータを測定し、スマートフォンにリアルタイムで送信します
●スマートフォンには専用の測定アプリが搭載されており、測定値の受信や様々な機能の利用が可能です
●TIME3226ソフトウェアはリモートアップグレード可能です
●上限値超過アラーム：パラメータ値の上限と下限を事前に設定でき、範囲を超えると自動的にアラームが作動します
●言語：中国語と英語
●GAUSS、2RCフィルタリングモード
●ISO1997、JIS2001、ANSI規格に準拠
●モバイルアプリインターフェースで、すべてのパラメータとグラフを表示可能
●ストレージ：携帯電話の大容量ストレージ
●測定結果：測定記録には、写真、動画、位置情報など、複数の追加情報を追加できます
●データ処理：クラウドストレージ、カスタマイズされた作業指示、リアルタイムデータ共有、レポート生成など、豊富なデータ後処理を実現できます
●アプリには音声ブロードキャスト機能があります
●自動シャットダウン

【標準付属品】
●アンドロイドデバイス 1台 ●TIME3226本体 1台 ●粗さピックアップ TIMES201 1台 ●Ra試験片 1個 ●電源アダプター 1個 ●SIMカード 1枚 ●取扱説明書 1枚
●保証書 1枚
●TIME証明書 1枚

モデル	TIME3226
規格	ISO1997、JIS2001、ANSI
測定範囲	400μm(±200μm)
評価対象プロファイル	粗さプロファイル(R)、一次プロファイル(P)
測定システム	メートル法、ヤードポンド法
表示分解能	0.001μm
ピックアップ測定範囲	±20μm、±40μm、±80μm
カットオフ長さ(L)	0.08mm / 0.25mm / 0.8mm / 2.5mm
評価長さ	1～5L(選択可能)
トレース長さ	3～7L(選択可能)
デジタルフィルタ	ガウス、2RC
最大トレース長	17.5mm/0.71インチ
ピックアップ	標準ピックアップ TIMES201、誘導式、ダイヤモンドスタイラス半径 5μm、スタイラス角度 90°
許容誤差	≤±10％
再現性	≤6％
電源	リチウムイオン充電池

■パラメータ、基準、プロファイル曲線の関係

標準	プロファイル曲線	パラメータ
ISO1997	R	Ra,Rq,Rz,Rp,Rv,Rsk,Rku,Rc,RPc,RSm,R△q,Rmr,Rmr(c),Rδc,Rt,Rz1max,Rk,Rpk,Rvk,Mr1,Mr2,A1,A2
ISO1997	P	Pa,Pq,Pz,Pp,Pv,Psk,Pku,Pc,PPc,PSm,P△q,Pmr,Pmr(c),Pδc,Pt,Pz1max
JIS2001	R	Ra,Rq,Rv,Rt,Rq,Rz,Rsk,Rku,Rc,RSm,Rmr(c),Rmr*,R△q,Rδc,RzJIS,Rk,Rpk,Rvk,Mr1,Mr2,A1,A2
JIS2001	P	Pa,Pq,Pz,Pp,Pv,Psk,Pku,Pc,PSm,PzJIS,P△q,Pmr,Pmr(c),Pδc*
ANSI	R	Ra,Rq,Rz,Rp,Rv,Rsk,Rku,RPc,RSm,R△a,R△q,Htp,tp*,Rt,Rmax,Rpm
